ЦОД — это центр обработки данных (Центр Обработки Данных, англ. Data Center). Это специализированное здание или помещение, предназначенное для размещения серверного и сетевого оборудования, а также обеспечения его бесперебойной и эффективной работы. ЦОДы используются для хранения, управления и обработки огромных объемов данных. Вот основные аспекты, которые определяют функционирование и значение ЦОДов:
Основные компоненты ЦОД:
- Серверы: Мощные компьютеры, предназначенные для обработки данных, хранения файлов, управления сетевыми ресурсами и предоставления различных сервисов.
- Системы хранения данных (СХД): Устройства для накопления данных, которые обеспечивают быстрый доступ к информации и ее резервное копирование.
- Сетевое оборудование: Включает в себя коммутаторы, маршрутизаторы и прочее оборудование, необходимое для обеспечения связи между серверами внутри ЦОДа и внешним миром.
- Системы электропитания: Источники бесперебойного питания (ИБП), генераторы и распределительные устройства, обеспечивающие непрерывную работу оборудования.
- Системы охлаждения: Необходимы для поддержания оптимальных температурных условий, поскольку серверное оборудование выделяет много тепла.
- Системы безопасности и мониторинга: Включают в себя видеонаблюдение, системы контроля доступа, обнаружение и тушение пожаров, а также мониторинг состояния оборудования.

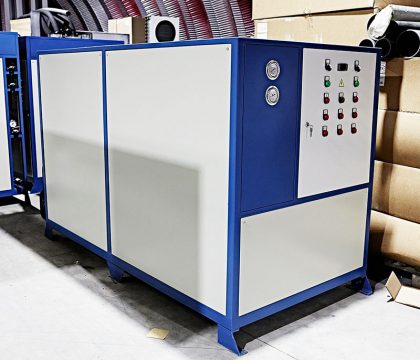

На фото чиллер с выносным конденсатором для охлаждения небольшого ЦОД
Функции ЦОД:
- Хостинг веб-сайтов и приложений: Размещение ресурсов компаний в Интернете.
- Облачные вычисления: Предоставление вычислительных мощностей, хранилищ данных и программного обеспечения как услуги.
- Хранение данных: Безопасное хранение больших объемов информации с возможностью быстрого доступа.
- Резервное копирование и восстановление данных: Обеспечение защиты данных от потери или повреждения.
- Обработка и анализ данных: Выполнение сложных вычислений и аналитических операций с данными.
Охлаждение ЦОД
Охлаждение ЦОД (центра обработки данных) необходимо для поддержания оптимальной температуры и влажности в помещении, где работает серверное и сетевое оборудование. Без адекватного охлаждения оборудование может перегреваться, что приводит к снижению его производительности, увеличению вероятности отказов и сокращению срока службы. Эффективное охлаждение также помогает уменьшить энергопотребление и повысить общую эффективность ЦОД.
Способы охлаждения ЦОД
- Традиционное охлаждение с использованием кондиционеров (CRAC/CRAH)CRAC (Computer Room Air Conditioner): Кондиционеры для компьютерных залов, которые охлаждают воздух, пропуская его через хладагент.
- CRAH (Computer Room Air Handler): Устройства обработки воздуха, которые охлаждают воздух с использованием охлажденной воды, подаваемой от центральной системы охлаждения.

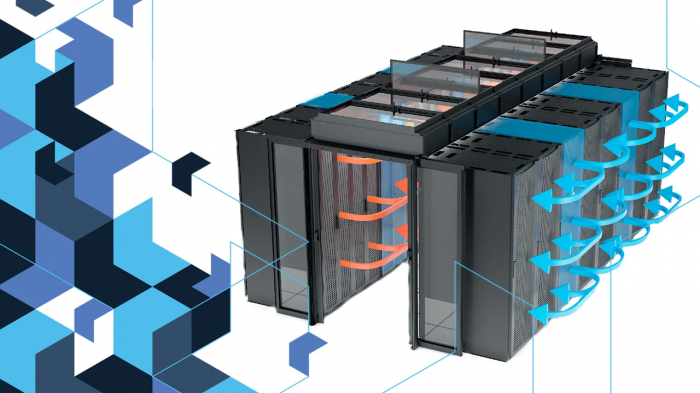

- Использование воздушного потока помещенияПринцип «горячий коридор/холодный коридор»: организация расположения серверных шкафов таким образом, чтобы создавать отдельные зоны для горячего и холодного воздуха, что улучшает эффективность охлаждения.
- Использование внешнего воздуха (свободное охлаждение)Экономайзеры позволяют использовать более низкую температуру наружного воздуха для охлаждения внутренних помещений, что может существенно снизить энергопотребление.
- Жидкостное охлаждениеПрямое охлаждение компонентов: Жидкость подается непосредственно к горячим компонентам через специализированные системы.
- Использование задних дверей с теплообменниками: Установка на задней стороне серверных шкафов дверей с теплообменниками, через которые проходит охлаждающая жидкость, позволяет активно удалять тепло непосредственно от источников тепловыделения.
- Иммерсионное охлаждениеСерверное оборудование полностью погружается в специализированную непроводящую жидкость, которая эффективно отводит тепло от компонентов.
Охлаждение с помощью чиллера
Охлаждение ЦОД (центра обработки данных) с помощью чиллера с воздушным конденсатором является одним из популярных и эффективных методов поддержания оптимальной рабочей температуры оборудования. В этой системе используются чиллеры для охлаждения воды или другой жидкости, которая затем циркулирует через систему охлаждения в ЦОДе, отводя избыточное тепло от серверов и другого оборудования.
Как работает система (подробный принцип работы чиллера — https://www.xiron.ru/content/view/31544/28/ с воздушным конденсатором):
- Охлаждение жидкости: Чиллер охлаждает воду или специализированный теплоноситель, такой как гликоль, с помощью хладагента. Процесс охлаждения происходит в замкнутой системе, где хладагент испаряется для поглощения тепла от теплоносителя, а затем конденсируется с помощью воздушного конденсатора, отдавая тепло атмосферному воздуху.
- Циркуляция охлажденной жидкости: Охлажденная жидкость подается в систему охлаждения ЦОДа, проходя через специальные теплообменники или охлаждаемые рубашки, установленные вокруг серверных шкафов или непосредственно внутри них.
- Теплообмен: Тепло от серверов и другого оборудования передается охлажденной жидкости через теплообменники, после чего нагретая жидкость возвращается обратно в чиллер для повторного охлаждения.
Преимущества использования чиллера с воздушным конденсатором:
- Эффективность: Способность точно контролировать температуру и влажность в ЦОДе, обеспечивая оптимальные условия для работы оборудования.
- Гибкость: Системы могут быть спроектированы и масштабированы для обслуживания ЦОДов различного размера и потребностей в охлаждении.
- Энергоэффективность: Модернизированные чиллеры с воздушным конденсатором могут использовать стратегии экономайзера для использования наружного воздуха при подходящих условиях, что снижает потребление энергии.
- Надежность: Чиллеры предлагают высокую надежность и возможность непрерывной работы, что критически важно для ЦОДов.
